织物透气量测试仪的试验操作

2017-12-06 点击:

  织物透气量仪/织物透气仪用于涂层面料、沙发布、海绵、卫生巾、无纺布、纸张、气囊、服装、降落伞、帆布、纺织物布料、口罩、滤纸纺织、服装、帐蓬和遮阳篷、空气过滤材料及真空吸尘器袋等各种的材质透气性的快速测定。


  用途/长处:

  透气量测定器是为了准确的测定纤维制品、非织造织物以及纸张、胶卷、陶瓷等的范围广泛的素材所开发的试验机,本机内置数字显示器和打印机,可使试验及工序检查等便利快捷的进行。

  本机搭载了高速度且高精度的流量传感装置,在测定开始5秒后作为测定值的单位面积通气量(cc/cm2/sec)会在显示器上显示出来,同时打印机会打印出所显示的数据。

  本机不同与弗雷泽型透气度试验机,无需交换通气喷嘴,可大幅度短缩测定所需时间短。

  测定时的压力差检测采用高感度的压力传感器,设定范围大。(0~0.58kPa)

  通过采用测定范围转换方式,可以对微小的通气量进行测定。(小:0.040 cc/cm2/sec)

  通过采用数字式压力差计量仪,对通气抵抗值的测定也可以进行。(小:1Pa)


  相关标准:

  JIS L 1096;ASTM D737;DIN 53887;BS 5636


  织物透气量仪/织物透气仪原理:

  利用压差法的原理设计,将预先处理好的试样放置在上下测试腔之间,下腔抽真空,这样气体会在压差梯度的作用下,由高压侧向低压侧渗透。精确测量通过低压侧的压力变化,计算试样的各项阻隔性参数


   基本知识

  纺织品透过空气的能力称为透气性。纺织品的透气性能直接影响人体释放的热量和水汽快速向外散发,从而影响到人体的热湿舒适性。

  1.技术依据主要是GB/T5453-1997《纺织品织物透气性的测定》。

  2.基本原理在规定的压差条件下,测定~定时间内垂直通过试样给定面积的气流流量,

  从而计算出透气率。气流速率可直接测出,也可通过测定流量孔径两面的压差换算而得。


  操作过程

  1.仪器设备与试样:际高YG461型织物透气测试仪、织物试样若干种。

  2.试验参数选择试验面积为20cm2。服用织物的压降为100Pa产业用织物的压降为

  200Pa。如果压降达不到或不适用,经有关各方面协商后可选用SOPa或500Pa,也可选用5cm2.

  50cm2或IOOcm2的试验面积。


  3.试样准备

  (1)按绪论中试样准备和织物取样的要求准备试验样品。

  (2)同一样品的不同部位重复测定至少10次。试样可不剪下。


  4.试验步骤

  (I)将试样夹持在试样圆台上,一般为2ocm2,绷紧试样,加上垫圈,防止漏气。

  (2)选择喷嘴并安装在气流量筒内(新仪器通过菜单选定喷嘴后,仪器会自动更换喷嘴)。

  (3)接通电源,调节压力降在规定的数值上。

  (4)开始试验,至达到设定压差时、仪器自动停止,透气量/压差显示屏自动显示出透气

  率(mm/s)。


  5.试验结果计算透气率的算术平均值,结果修约至测量范围(测量满档量程)的2%。

  R=q,/A×167(8-9)

  R=q,/A×0.167(8-10)

  式中R——透气率,Mm/s(或m/s)

  q,——平均气流量,L/min$

  A——试验面积,cm2

  167-Mliminxcm2换算成mm/s的换算系数

  0.167一由L/minxcm2换算成m/s的换算系数。

  其中,式(8-10)主要用于结构稀疏的织物、非织造布等W率较大的织物。


  6.注意事项

  (1)规定压差、试样面积经协商变化,试验报告中应注明。

  (2)对正反面透气性差异较大的,在报告中应注明测试面。

  (3)涂层织物,涂层面朝向压力小的一面。

  (4)测试前要预测,并合理选择孔径大小。

  (5)打开风机后,调节气流量,使压力差接近规定值1min稳定后,再开始测试。

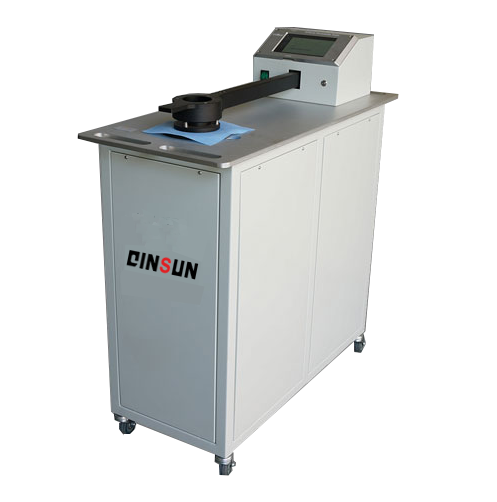

     织物透气量仪/织物透气仪展示:
