标准集团检测仪器资讯：高温微压力传感器是一类用于测量高温环境下微小压力的新型传感器，应用于航空航天、冶金、石化等领域。由于其特殊的应用环境，除了压力测量精度，耐高温能力以及温度稳定性也是决定此类传感器性能的主要因素。在传感器校准、测试时，为了兼顾温度作用因素，需要传感器校准系统在进行微小压力校准的同时具备温度加载能力。

　　压力传感器校准系统的设计应基于《QJ28-87中华人民共和国航天工业部部标准-压力传感器静态精度计算方法》。按照此项标准要求，校准系统(通常包括标准压力源、电源及传感器输出的测量仪表)的综合误差，一般应为被校传感器基本允差的1/5～1/10。在校准过程中，将被校传感器与标准压力源置于相同的环境条件，通过标准压力源得到环境压力的标准值，同时测量传感器的输出值。对于本发明的校准系统，除了按标准要求配置标准压力源，同时配置了标准温度源，用于提供环境温度的标准值。

　　本发明的目的是提供一种适用于高温环境微压力传感器的校准系统，具备温度、压力多场耦合加载能力，能够提供常温～600℃，0～266Pa/1KPa/10KPa的加载环境。

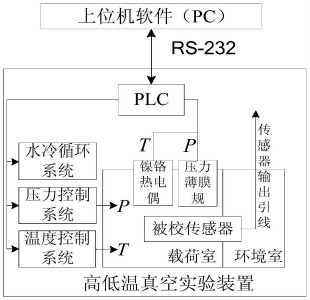

　　本发明采用的技术方案是：适用于高温环境微压力传感器的校准系统，其特征是包括以下组成部分：一个由载荷室( 8 )和环境室( 9 )组成的腔体结构，可以实现对被校传感器( 6 )压力、温度参量的多场耦合加载；其中载荷室( 8 )高可以实现800℃的高温环境，用于模拟传感器高温工作环境，环境室( 9 )提供-40℃～70℃低温环境，用于传感器输出引线( 10 )穿出而不受损坏；一套安装于载荷室( 8 )的基准源，其中压力基准为压力薄膜规( 11 )，精确测量载荷室( 8 )环境压力，压力测量范围0～266Pa，温度基准为镍铬热电偶( 4 )，精确测量载荷室( 8 )环境温度，温度测量范围为室温～1000℃；一套压力控制系统，用于精确控制载荷室( 8 )环境压力；一套温度系统，用于精确控制载荷室( 8 )环境温度；一套水冷循环系统，用于实验腔室和设备的冷却；一套以PLC为核心的电气控制系统，用于高低温实验装置各子系统的控制，PLC通过RS-232协议与上位机PC进行通讯；一个用于人际交流的上位机软件，可以实现校准系统的实时控制和状态显示，进行远程操作和信息化处理。

　　本发明的特点：本发明的校准系统具备温度、微小压力同时加载和控制能力，能够模拟传感器实际工作环境；压力控制性能好，控制精度≤±0 .25％，常压调至0 .06Pa≤20min；温度调节快，常温升温至600℃≤30min，控制精度±5℃；该校准系统设计有高温、低温两个腔室，对被校传感器进行高温加载时不会影响其后端引线，便于传感器安装使用；配有上位机软件，可进行远程操作和信息化处理；适用于直径在50mm之内的压力传感器的校准；操作方便，参数可调，适用于工艺参数摸索，便于新型传感器开发。
